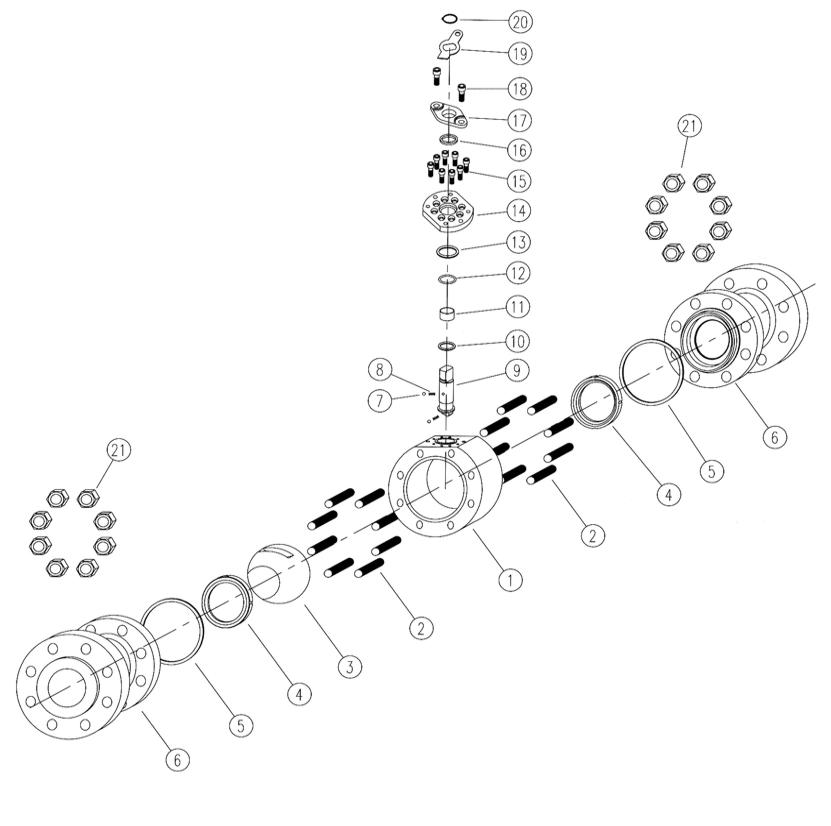

Конструктивное устройство крана шарового с плавающей пробкой



ustrplav

1. Корпус; 2.Шпильки; 3. Пробка (шар); 4.Седло; 5.Пружина тарельчатая; 6.Крышка; 7.Шарик антистатика; 8.Пружина антистатика; 9.Шток; 10.Шайба фторопластовая; 11.Подшипник штока; 12.Кольцо резиновое; 13.Кольцо графитовое; 14.Фланец монтажный; 15,18.Болт; 16.Прокладка металлографитовая; 19.Ограничитель угла поворота; 20.Шайба стопорная; 21.Гайка.

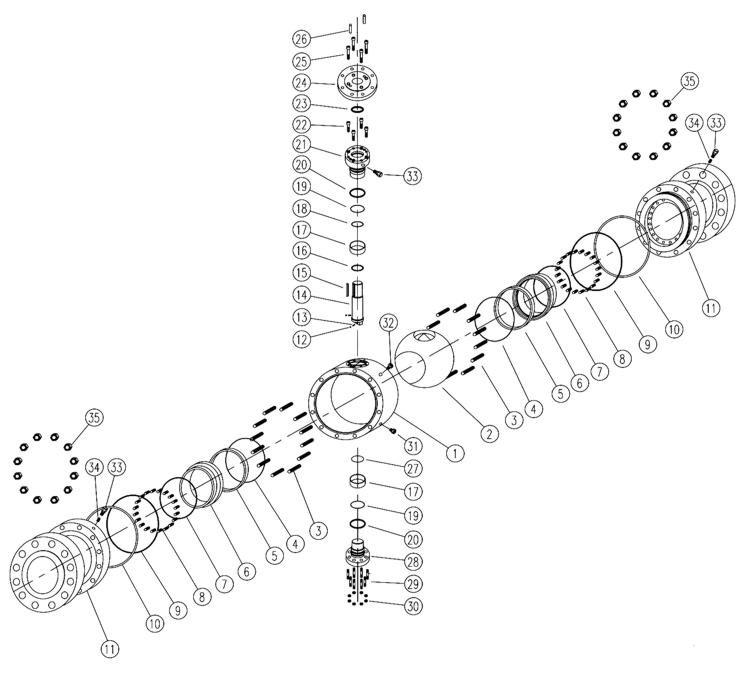

Конструктивное устройство крана шарового двухопорного



ustr2op





1. Корпус; 2.Пробка (шар); 3,29. Шпилька; 4.Кольцо металлографитовое; 5.Элемент седла уплотнительный; 6.Обойма седла; 7,9,18,19.Кольцо резиновое;  8.Пружина; 10,20.Кольцо графитовое; 11.Крышка; 12.Шарик антистатика; 13.Пружина антистатика; 14.Шток; 15.Шпонка; 16,27.Шайба фторопластовая; 17.Подшипник штока;   21.Втулка; 22,25.Болт; 23.Прокладка металлографитовая; 24. Фланец монтажный. 26.Штифт; 28.Опора нижняя; 30,35.Гайка; 31.Пробка слива конденсата; 32.Клапан сброса давления; 33. Штуцер ввода уплотнительной смазки; 34.Обратный клапан штуцера.



Конструктивное устройство крана шарового цельносварного





ustrsv

1. Корпус; 2.Кольцо металлографитовое; 3.Элемент седла уплотнительный; 4.Обойма седла; 5.Кольцо резиновое; 6.Шпилька; 7.Крышка; 8. Штуцер ввода уплотнительной смазки; 9.Обратный клапан штуцера ; 10.Пробка (шар); 11,16,19.Прокладка фторопластовая; 12.Подшипник штока; 13.Штифт; 14.Суппорт; 15.Втулка; 17.Шток; 18.Шпонка; 20.Кольцо графитовое; 21. Фланец монтажный; 22.Болт; 23.Прокладка металлографитовая; 24.Кольцо прижимное; 25.Шарик антистатика; 26.Пружина антистатика; 27.Клапан сброса давления; 28.Пробка слива конденсата.
